如今制管工藝在進步，
304不銹鋼管的性能方面上也有了很多突破，在生活的方方面面都能看到其影子。那么，304不銹鋼管是如何生產(chǎn)的？

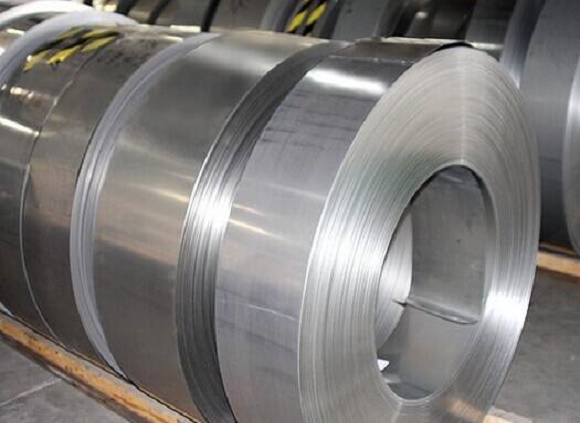

1、選材 采用冷軋不銹鋼帶為原材料，表面狀態(tài)BA級。鋼帶入廠使用前，必須對鋼帶進行詳細的檢驗。檢驗項目包括：厚度、寬度、邊緣質(zhì)量狀態(tài)、外觀以及物理性能檢驗。必要時，要對原材的晶粒度進行檢查，檢驗合格后才可以用于生產(chǎn)。
2、開卷 鋼帶在進行進入焊管機組前，需要使用鋼帶開卷機展開鋼帶，比較后的鋼帶，需要增加矯平機構(gòu)對鋼帶進行矯平處理，確保在鋼帶在平直狀態(tài)下進入焊管機組的成型部位，順利完成鋼帶的彎曲成型。
3、管坯成型 使用連續(xù)輥彎成型設(shè)備，對鋼帶進行連續(xù)輥彎變形，制成開口管坯。鋼帶需通過焊管機組的導(dǎo)入模塊、粗軋模塊、閉合模塊幾個功能模塊的共同作用，每個模塊分別使用不同類型的軋輥實現(xiàn)對鋼帶不同部位的彎曲成型，最終將鋼帶由平面逐漸彎曲，形成開口管坯，做好焊接成304不銹鋼管的準備。
4、連續(xù)焊接 鋼帶經(jīng)過連續(xù)輥彎成型機組后，制成開口管坯。使用TIG焊接設(shè)備，進行連續(xù)焊接，制成圓管。焊接過程中使用氬氣作為保護性氣體，防止焊縫凝固冷卻前與氧氣接觸發(fā)生氧化。將氬氣通入管內(nèi)部起到保護內(nèi)部焊縫的作用，通入焊槍的氬氣用于保護鎢極。在熔池周圍形成氬氣保護層，保護熔池和焊縫不發(fā)生氧化。
5、焊縫整平 由于焊接電流的沖擊力和重力的影響，造成不銹鋼制品管內(nèi)部焊縫出現(xiàn)突出，外部焊縫也會出現(xiàn)凹陷，這些問題如果使用在普通低壓流體環(huán)境中，不會產(chǎn)生影響。如果使用在高溫、高壓、高速流體環(huán)境中，會引起使用問題。必須使用專用焊縫整平設(shè)備消除此缺陷。
6、 在線熱處理 鋼帶進行輥彎成型過程中，會產(chǎn)生加工硬化，不利于管材的后期加工，特別是進行彎管加工。焊接過程中，在焊縫處會存在焊接應(yīng)力，會在后期使用過程中造成開裂隱患，這就需要進行熱處理。

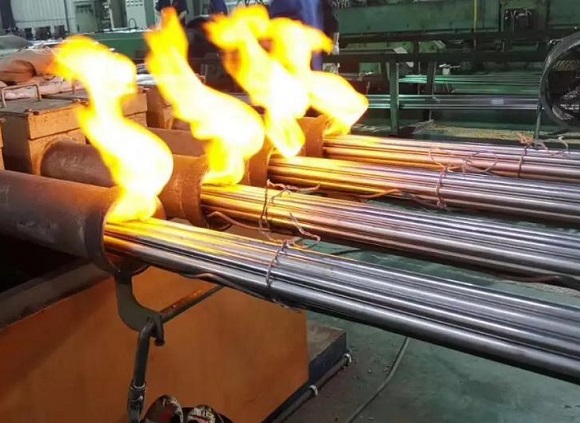

目前常用采用的熱處理工藝為氫氣保護氣氛下的光亮固溶處理，將304不銹鋼管材加熱到1050°以上，經(jīng)過一段時間的保溫，是內(nèi)部組織形態(tài)發(fā)生轉(zhuǎn)變，形成均勻的奧氏體組織，在氫氣氣氛保護下，不發(fā)生氧化。
7、定徑精整 焊管的外徑尺寸，在焊接和熱處理過程中焊管會發(fā)生變形，造成外徑尺寸無法滿足使用要求，需要進行定徑精整。通常使用的定徑精整機組由4組平輥和4組側(cè)輥組成，平輥設(shè)計成平橢圓形(或圓形)，側(cè)輥設(shè)計成立橢圓(或圓形)。定徑量依據(jù)管外徑和壁厚的不同，一般情況在0.20～0.50mm范圍內(nèi)。經(jīng)過定徑精整后管外徑公差可以控制在±0.05mm以內(nèi)，完全可以滿足使用精度要求。
8、在線探傷 由于承受一定壓力，并且需要一定的可靠性，焊縫僅依靠壓力檢測很難檢測出焊縫內(nèi)部缺陷，可以使用在線渦流探傷或者超聲波探傷，實時在線進行100%檢測。可以根據(jù)報警信息隨時對焊接狀態(tài)進行修正，減少不合格品的生產(chǎn)。
9、定尺切割 使用在線定尺切割設(shè)備，依據(jù)客戶要求的長度，進行定尺切割，可以采用旋切(無屑)技術(shù)，與有屑切割相比，無屑切割具有沒有切割毛刺的特點，在后期可以不進行端口的去毛刺。
10、矯直 輥彎成型機組生產(chǎn)的焊管直線度還無法滿足使用要求，一般對此類焊管的直線度需要控制在0.10/100mm。需要使用矯直機對焊管進行矯直，達到所需產(chǎn)品要求。
11、壓力測試 使用自動靜態(tài)水壓試驗機，對304不銹鋼管進行耐壓測試，上料、沖水、壓力測試、下料全部自動完成，保壓一定時間后通過壓差法分選處不合格焊管。
12、清洗干燥 焊管在完成機械加工后，需要進行最后的清洗和干燥，清除管材內(nèi)壁或者外壁上殘留的冷卻液、油污等污染物，然后使用進行熱風(fēng)烘干，防止運輸和儲存過程中產(chǎn)生銹跡。最后再對不銹鋼焊管進行成品檢查和包裝，就可以出廠了。
以上就是304不銹鋼管如何生產(chǎn)的內(nèi)容了。生產(chǎn)304管材需要經(jīng)過開卷、管坯成型、連續(xù)焊接、焊縫整平、在線熱處理、定徑精整、在線探傷、定尺切割、矯直等一系列工序。
